GRASSO PERFLUORURATO PER LUBRIFICAZIONE, CONDIZIONI ESTREME
TEMPERATURA MOLTO ALTA E MOLTO BASSA, CARICHI MOLTO ALTI
AMBIENTI AGGRESSIVI,
COMPATIBILE CON TUTTI I GAS, COMPRESO L'OSSIGENO
GRASSO PER LUBRIFICAZIONE SOTTO VUOTO
LUBRIFICAZIONE DI DURATA MOLTO LUNGA,
LUBRIFICAZIONE DI MASSIMA SICUREZZA
NEOLUBE® PF 10.00 è adatto per la lubrificazione ad alto numero di cicli
componenti con gioco funzionale ridotto
Garantito senza HFC 134a Gas fluorurato ad effetto serra
Direttiva F Gas 517 del 2014
DESCRIZIONE
La volatilità in servizio è molto bassa.
Grasso perfluorurato ad alte prestazioni con molti vantaggi,
Utilizzabile a temperature molto elevate, totalmente resistente all'ossidazione.
Insensibile e inalterato dalla maggior parte dei solventi, prodotti chimici, acidi e basi, acqua, acqua salata, vapore, anche sotto pressione.
Anticorrosione, antiusura. Totalmente resistente agli effetti di taglio e di impatto.
Compatibile con tutti i metalli, materie plastiche ed elastomeri.
Utilizzabile sotto flusso di ossigeno liquido o gassoso fino a 123 bar e inerte a tutti i gas.
Grasso specifico per lubrificazione a vita.
CAMPI D’IMPIEGO
Eiettori nell'industria delle materie plastiche (PF 10.00), cassetti, colonne.
Produzione e distribuzione di gas.
Assemblaggio e lubrificazione nell'industria elettromeccanica e degli elettrodomestici.
Lubrificazione delle apparecchiature di misura e di precisione nel settore aerospaziale e aeronautico.
Compressori, attrezzature elettropneumatiche, attrezzature pneumatiche.
Industrie chimiche. Lubrificazione sotto radiazioni nucleari.
Lubrificazione di centri di lavoro, centri di copiatura, colonne a sfere.
Elettronica, apparecchiature mediche, paramediche e farmaceutiche.
NEOLUBE PF 10 è usato per la protezione contro la corrosione e l'ossidazione di tutte le superfici in ambienti chimici aggressivi, acidi o basi forti.

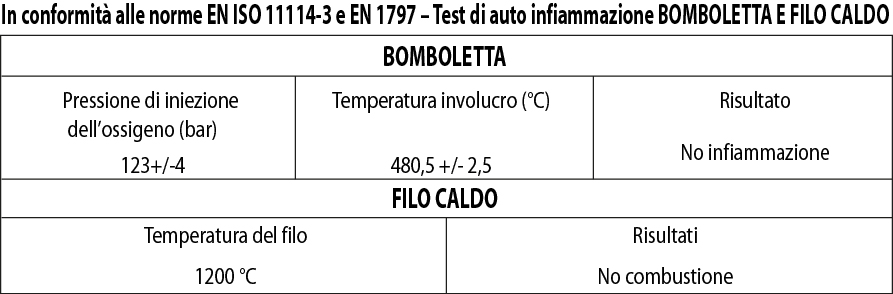

PROVA DI COMPATIBILITÀ NEOLUBE® PF 10 E NEOLUBE® PF 10.00 CON OSSIGENO
Conclusione : Gli aerosol NEOLUBE® PF 10 e NEOLUBE® PF 10.00 possono essere utilizzati sotto flusso di ossigeno fino a 123 bar.
CARATTERISTICHE FISICO-CHIMICHE VALORI TIPICI
|
CARATTERISTICHE FISICHE DEL GRASSO |
|||
|
CARATTERISTICA |
NORMA o METODO |
VALORE |
UNITÀ |
|
Aspetto |
Visivo |
Liscio |
nm |
|
Colore |
Visivo |
Bianco |
nm |
|
Densità apparente a 25°C (Picnometro) |
NF T 30 020 |
1765 |
Kg/m³ |
|
Classe NLGI (Istituto nazionale dei Grassi Lubrificanti degli USA) |
NLGI (Istituto nazionale dei Grassi Lubrificanti degli USA) Istituto nazionale dei Grassi Lubrificanti degli USA |
2 |
Classificazione secondo grado di penetrazione del grasso |
|
Sapone / Gelificante |
- |
Inorganico |
- |
|
Tipo di lubrificanti solidi |
- |
Telomero PTFE (Teflon) |
15% |
|
Grado di penetrazione a 25°C Non lavorata Lavorata, 60 colpi Lavorata, 1000 colpi Lavorata, 10.000 colpi Lavorata, 100.000 colpi |
NF ISO 2137 / ASTM 2176
|
265-295 265-295 265-295 285-315 285-315 |
1/10° mm 1/10° mm 1/10° mm 1/10° mm 1/10° mm |
|
Punto di goccia Punto di goccia se superiore a 360°C |
NF ISO 2176 / ASTM D 566 ASTM D 2265 |
Esente Infusibile |
°C
|
|
Impurità > 25µm > 75µm > 125µm |
FMTS 791 3005 |
0 0 0 |
nb/ml |
|
CARATTERISTICHE FISICO-CHIMICHE DELL'OLIO BASE |
|||
|
CARATTERISTICA |
NORMA o METODO |
VALORE |
UNITÀ |
|
Natura dell'olio base |
- |
PFPE (perfluoropolietere) |
- |
|
Viscosità cinematica a 40°C Viscosità cinematica a 100°C |
NF EN ISO 3104 |
1300 800 |
mm2/s mm2/s |
|
Indice d’acidità la |
NF ISO 6618 |
0.0 |
mg KOH/l |
|
CARATTERISTICHE DI PRESTAZIONE |
|||
|
CARATTERISTICA |
NORMA o METODO |
VALORE |
UNITÀ |
|
Separazione dell'olio 7 giorni a 40°C (essudamento) |
NF T 60 191 |
0.0 |
% di massa |
|
Separazione dell'olio 24 ore a 41kPa (essudamento con pressione) |
ASTM D 1742 |
0.0 |
% di massa |
|
Ceneri solfatate |
NF T 60 144 |
0 |
% di massa |
|
Corrosione lama di rame |
ASTM D 4048 |
1a |
Quotazione |
|
Ossidazione Hoffman |
ASTM D 942 |
< 1 |
psi |
|
Perdita per evaporazione 22 ore a 121°C |
ASTM D 972 |
0 |
% di massa |
|
Perdita Noack per evaporazione |
NF T 60 101 CEC L-40 A-93 ASTM D5800 |
0 |
% di massa |
|
Rigonfiamento sugli elastomeri 70 ore a 100°C |
ASTM D 4289.83 |
< 0.2 |
Variazione % dimensionale |
|
Campi di temperatura In continuo Di punta |
- - |
-25 +250 -25 +260 |
°C °C |
|
Fattore di rotazione |
n.dm |
100.000 |
mm.min-1 |
|
Test 4 sfere Diametro di impronta Indice di carico di saldatura |
ASTM D 2266 / ISO 20 623 |
0.52 800 |
mm Dn |
|
Test TIMKEN |
ASTM D 2509 |
50 |
Ibs |
|
Test antiruggine EMCOR Dinamico Statico |
NF T 60 135 ISO DP 6294/ ASTM D 1743 |
0-1 0 |
Quotazione Quotazione |
|
Resistenza al dilavamento con acqua a 80°C |
ASTM 1264 |
0 |
% di massa |
* non misurato o non misurabile
|
CARATTERISTICHE AGGIUNTIVE |
|||
|
CARATTERISTICA |
NORMA o METODO |
VALORE |
UNITÀ |
|
Coppia di avviamento a freddo (-20°C) |
ASTM D 1478-63 |
8 |
N.cm |
|
Coppia di funzionamento (-20°C) |
|
< 2 |
N.cm |
|
Soppressione dei rumori di funzionamento |
FAG MGG 11 |
I |
Classificazione |
PRESENTAZIONES
|
|
Aerosol 650 ml
|
Aerosol 650 ml
|
Cercate un altro prodotto?
Scoprite tutta la nostra gamma cliccando sull'immagine
Produzione, lubrificazione, pulizia, protezione,
IBiotec® Tec Industries® Service
offre una vasta gamma di prodotti per il settore industriale
Per ottenere:
campioni gratuiti
consulenza tecnica
scheda tecnica dei prodotti
scheda tecnica di sicurezza
IBiotec® Tec Industries®Service
realizza prodotti chimici tecnici.
Benvenuti al nostro sito Web
IBiotec® Tec Industries®Service è su:
